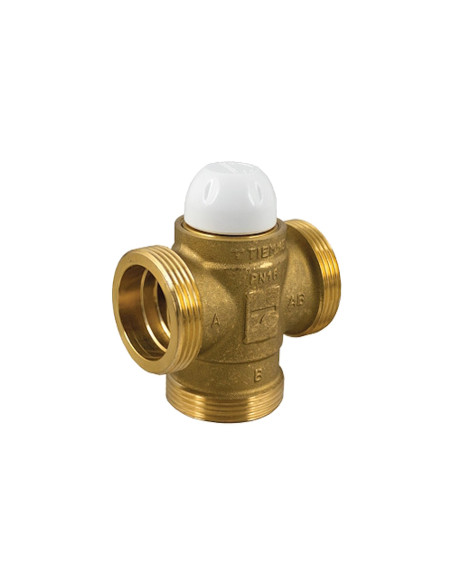

Трипътен термостатичен смесителен вентил 1 1/4“

Трипътен термостатичен смесителен вентил за управление на отоплителни и охладителни системи 1 1/4“. Може да се комбинира с термостатна глава с осезател (изнесен сензор).

Техническо описание

Трипътен вентил за смесване/разпределение на потоците в отоплителни и охладителни системи. Изпълнява постоянна пропорционална регулация, без нужда от електрически връзки, благодарение на използването на термостатни глави с изнесен потопяем или прилепяем сензор.

Разпределителна функция

Работа като трипътен разпределителен вентил за управление на подова отоплителна система:

Когато необходимата температура е настроена, чрез завъртането на термостатната глава, при повишаване на температурата на флуида, правата посока на потока се затваря докато ъгловата посока се отваря. Когато температурата на флуида се понижава – правата посока на потока се отваря, докато ъгловата посока се затваря.

Този вентил може да се използва да разделя потока на връщащата линия на подовата отоплителна инсталация към котела. По този начин, температурата настроена на подаващата линия винаги ще е гарантирана.

Режим смесване

Работа като трипътен смесителен вентил за управление на подова отоплителна система:

След като температурата е зададена, чрез завъртане на термостатната глава, непрекъснато смесване на потока от връщащия кръг с този, който идва от котела, осигурява температурата на подаване да се поддържа на желаната стойност.

Контрол на връщащата температура в отоплителни кръгове на камини:

Работа като трипътен смесителен вентил, след като температурата е зададена чрез завъртане на термостатната глава, вентилът не позволява на температурата във връщащия кръг да се понижи под настроената стойност (защита от конденз), когато температурата на топлоносителя във връщащия кръг се повиши, вентилът увеличава своя пропуск и обратно.

Режим разпределение/смесване

Контрол на температурата на изхода на вентилаторни конвектори:

Вентилът се използва за разпределение/смесване на топлоносителя в отоплителната или охладителна система в зависимост от отчетеното от температурния сензор във функция от зададената стойност на термоглавата.

Дори в този случай, вентилът може да се ползва като разпределителен или като смесителен вентил, отговарящ на различните монтажни хидравлични изисквания.

Режим разпределение

Контрол на температурата на топлообменника за производство на БГВ. По този начин температурата се контролира от температурното показание на сондата поставена в топлообменника.
