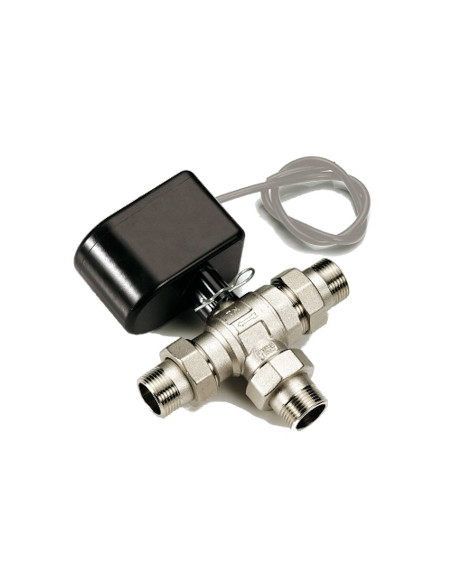

Трипътен моторизиран разпределителен сферичен кран със серво управление 1“

Трипътен моторизиран разпределителен сферичен кран със серво управление 1“

Сервозадвижваният вентил може да се използва в редица сектори на строителното инженерство. Използват се специално за регулиране и управление на едно- или мулти-генераторни отоплитени системи, с алтернативна енергия, инсталации с топли или студени флуиди и системи за автоматизация.

Задвижката действа върху вентила с 180° еднопосочна ротация. Възможно е ръчното отваряне на вентила, сваляйки задвижката, чрез завъртане на оста на вентила с 8 mm ключ. Врязаната част на оста показва положението на отворите в сферата. Функцията на вентила 2134 е да събира или разделя потоците, позволявайки на флуида да влезе през централния отвор и да премине наляво или надясно или да навлезе през левият или десният вход и да се насочи към централния.

Технически характеристики на вентила

Никелиран месинг EN12165 - CW617N тяло на вентила
Хромиран месинг EN 12164 - CW617N сфера
Месинг EN 12164 - CW617N
Стебло на вентила - с O-пръстен
Пълнопроходен DN20 (3/4”) - DN25 (1”)
Температура на флуида - от 0°C (*) до 100°C
/* при положение, че флуида остава в течна фаза/
Работно налягане - PN 16
Максимално диференциално налягане - 10 bar

Технически характеристики на задвижката

Захранващи терминали - 1 -4 : 230Vac или 24Vac (50...60Hz)
Консумирана мощност - 6 VA
Терминали на контактното реле - 2 -3 : сух ( без напрежение)
Клас на защита - IP 44
Работна температура min - -5°C max 55°C
Макс въртящ момент - 8 Nm
Бързодействие - 80 sec.
Предпазители - 5x20 F350 mA
