GRUNDFOS MAGNA1 40-100 F /250/ /97924177/

Циркулационна помпа Grundfos MAGNA1 40-100F

• Циркулационна помпа от ново поколение с “потопен ротор” с приложение в системи за подово отопление, радиаторно отопление, еднотръбни и двутръбни системи, климатизация, вентилация, циркулационни системи, термални соларни системи, термпомпени системи и др. Помпата и двигателят формират цялостен възел без механично уплътнение на вала. Използват се само 2 гарнитури за уплътняване. Лагерите се смазват от работната течност.
• Приложение: Системи с постоянни или променливи дебити, където е желателно да се оптимизират настройките на работната точка на помпата. Системи с променлива температура на потока в тръбите.
• Характеристики: GRUNDFOS MAGNA1 обединява електронно комутиращ двигател с ротор с постоянни магнити, помпен контролер, вграден в клемната кутия, керамични радиални лагери и въглеродни аксиални лагери, роторна кутия, лагерни плочки и роторно покритие от неръждаема стомана, статорен кожух от алуминиева сплав; корпус на помпата от чугун; защита от претоварване.
• Режими на управление: (1) Пропорционално налягане. (2) Константно (постоянно) налягане. (3) Константна крива – постоянна скорост.
• Осем светлинни полета показват текущите настройки на помпата.
• Доставя с изолационни черупки за хидравличната част за намаляване на топлинните загуби.
• Няма нужда от допълнителна електрическа защита на двигателя.
• Ниска консумация на енергия сравнена с традиционните циркулаторни помпи.
• Серията GRUNDFOS MAGNA1 е цялостна гама циркулационни помпи с вграден контролер, който позволява настройване на работата на помпата към текущите изисквания на системата. В много системи това ще намали значително консумацията на енергия, шума от термостатните вентили и друго подобно оборудване и ще подобри контрола върху системата. Помпата е необслужваема и с изключително ниски експлоатационни разходи.
• Работни течности: Помпата е подходяща за чисти, разредени, неагресивни и невзривоопасни течности, несъдържащи твърди частици или влакна, които могат да взаимодействат механично или химически с материалите на помпата. Максимален вискозитет на течността: 50 cSt ≈ смес 50% вода и 50% етиленгликол при температура -10 °C.
• Диапазон на температурата на течността: -10 °C .. +110 °C.
• Диапазон на температурата на околната среда: 0 °C .. +40 °C.
• Температурен клас на флуида: TF 110.
• Работен дебит: 0 ÷ 21,2 m³/h
• Работен напор: 2,1 ÷ 10,0 m
• Максимален напор: 10,1 m
• Диапазон на консумираната енергия: 17 .. 370 W
• Клас на защита от външни въздействия (IEC 34-5): X4D
• Изолационен клас (IEC 85): F
• Защити: Електронна. Не са необходими допълнителни защити.
• Помпен корпус: Чугун EN-JGL 250, ASTM A48 – 250 B
• Работно колело: PES 30% GF
• Присъединяване на стандартни DIN фланци
• Присъединителен размер на помпата: DN40 PN6/10, контра фланци не са включени в доставката
• Монтажна дължина: 220 mm
• Максимално системно налягане: Максимум 1,0 MPa (10 bar); PN6/10
• Захранване и честота: 1 × 230-240 V, 50 Hz
• Нетно тегло: 16,5 kg

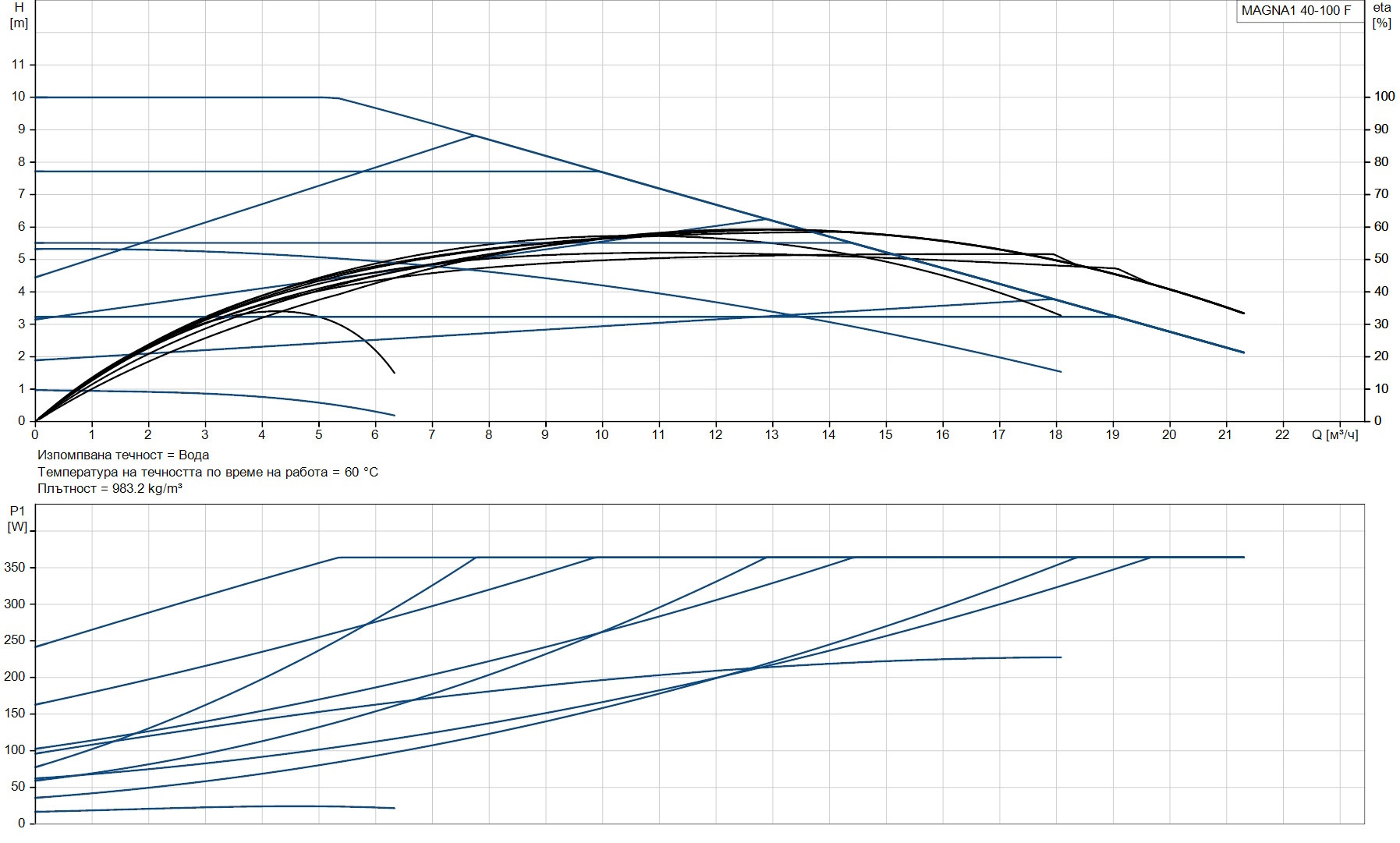

Работна крива
